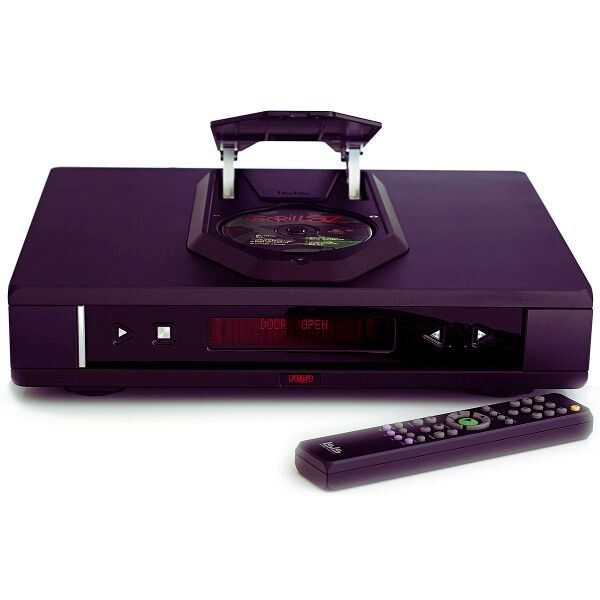

Leitor de CD Rega Isis

Leitor de CDs topo de gama. Este é um marco na própria Rega, que concebeu um produto para se obter a melhor qualidade possível a todos os níveis, desenvolvendo tecnologia digital única, num chassis de alumínio maciço de 19kg. Este modelo é o resultado de um longo processo de desenvolvimento e maturação, a partir da experiência adquirida ao longo dos anos.

Um dos principais objectivos da Rega foi conseguir converter a corrente do sinal de saída do conversor em tensão analógica, através de amplificadores operacionais e filtros trabalhando em pura classe A. Este circuito pode ser optimizado, ao contrário da maioria dos leitores de CD, que empregam circuitos integrados operacionais com uma sonoridade específica e inalterável.

O amplificador de corrente-tensão em classe A nasceu do primeiro phonostage da Rega, o Rega IOS MC, partilhando com este a necessidade de baixo ruído e ganho em banda larga.

Todos os componentes utilizados no trajecto do sinal digital e analógico foram escolhidos com um cuidado extremo, para assegurar a sua integridade. O plano de massa dos andares digital e analógico emprega técnicas utilizadas em radiofrequência. A placa de circuito foi desenhada de forma a isolar, não apenas os dois andares, mas também os circuitos do motor, do mostrador e dos comandos lógicos.

Todos os condensadores electrolíticos com funções críticas foram colocados em paralelo com modelos em polipropileno ou poliéster. Os condensadores electrolíticos de valor elevado foram igualmente colocados em paralelo com condensadores para aplicações de áudio. A impedância da fonte de alimentação do conversor analógico-digital foi mantida baixa, graças ao uso de condensadores com polímero sólido. Os condensadores das fontes de alimentação utilizam modelos Rega K-Power, em conjunto com díodos rápidos para a rectificação da corrente.

O Rega Isis utiliza um código para o processador e mostrador optimizado e melhorado, que permite acelerar o processo de inicialização.

A secção analógica do Isis utiliza dois conversores “dual mono” da Burr Brown (PCM 1794) em paralelo, ligados ao amplificador de corrente-tensão em pura classe A. Esta combinação garante uma gama dinâmica excepcionalmente larga, baixa distorção e a linearidade do sinal.

O andar de amplificação de saída, em classe A, é completamente simétrico, desde os conversores até às saídas balanceadas (XLR). O andar analógico possui um transformador específico de 50VA, que assegura o isolamento galvânico entre a secção digital e analógica do leitor. Existem 10 fontes de alimentação reguladas distintas no circuito analógico, e cada andar possui a sua própria tensão de referência, de baixo ruído.

A secção digital da placa de circuito impresso é azul, e foi alvo de inúmeros refinamentos e melhorias a nível do mecanismo, amplificador do laser, DSP, PLL, do relógio e das fontes de alimentação do motor.

Existem igualmente 10 fontes de alimentação reguladas distintas no circuito digital, alimentadas por um transformador de 50VA próprio, e assegurando também o seu isolamento galvânico.

O mecanismo é afinado com os circuitos, para garantir que os amplificadores óptico e de servo-comando estão a trabalhar de forma optimizada, reduzindo as correções de erros e melhorando a leitura do laser. O limite do amplificador óptico foi melhorado em 10%, através do aumento da tensão proveniente da fonte de alimentação.

O Leitor Isis foi desenhado e estudado pela Rega e seus colaboradores mais próximos durante 5 anos. O esforço conjunto foi pioneiro no desenvolvimento de um circuito de servo-controlo muito avançado, que emprega a última tecnologia em processamento de sinal, para garantir que a informação em bruto proveniente da leitura do disco é da mais elevada qualidade. O servo-controlo da Rega é totalmente digital, permitindo que sejam empregues algoritmos avançados, para que o foco do laser esteja sempre na melhor posição (em termos de focagem, dimensão e seguimento de pista) para retirar toda a informação.

Os tradicionais chips tiveram sempre compromissos relativamente à correção de erros, entre a resistência às vibrações e a musicalidade. No caso do Isis, o circuito integrado é sincronizado por um PLL especial, desenhado pela própria Rega, o que permite uma recuperação da informação melhorada, para envio ao DAC/Conversor digital (Digital to Analog Converter).

No design do circuito integrado da unidade de processamento central – CPU, foi dada especial atenção à redução do ruído, para que as ligações de sinal e da massa para o conversor fossem tão “limpas” quanto possível.

A entrada USB permite explorar todo o potencial do conversor interno do Isis com ficheiros provenientes de um computador, de streaming de rádio através da internet ou de ficheiros MP3 e WMA. Esta entrada emprega uma interface isolada galvanicamente e um relógio duplo, que eliminam o fluxo de correntes de terra entre o CD e o computador, bem como o ruído da fonte de alimentação do computador.

O Leitor Rega Isis analisa cada disco de forma individual. Durante o período de inicialização (idêntico ao sistema de análise de um carro moderno, que avalia pontos-chave, como a temperatura, o carburante, etc.), o Isis irá ajustar-se a cada disco, de forma a assegurar uma leitura optimizada e isenta de perturbações. Este processo explica por que razão é capaz de ler discos com marcas e riscos, ilegíveis noutros leitores de CD.
